I profilati "din"

L'animazione seguente illustra una tipica applicazione dei profilati "din". Utilizzando i tasti 'Avanti' e 'Indietro' sarÓ possibile visualizzare l'interno del quadro elettrico.

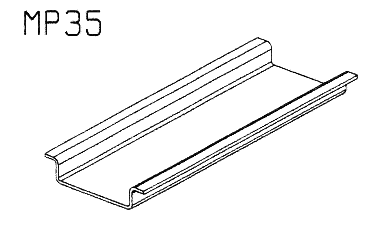

Le guide di supporto sono costruite con nastro in acciaio laminato a freddo FeP01 (EN 10130) e successiva zincatura elettrolitica passivazione gialla (con spessore minimo di 8 micron), oppure con nastro in acciaio zincato "SENDZIMIR" FeP02G (EN 10142).

Le guide sono realizzate secondo le prescrizioni costruttive e dimensionali delle norme DIN 46277/1-2-3 CENELEC EN 50.022 EN 50.023-50.035.




Click per ingrandire Click per ingrandire Click per ingrandire
Click per ingrandire Click per ingrandire Click per ingrandire
Click per ingrandire Click per ingrandire Click per ingrandire
Click per ingrandire Click per ingrandire
Click per ingrandire Click per ingrandire Click per ingrandire
Click per ingrandire Click per ingrandire
